Teori Kejuruan-4

Setrika listrik dengan tanda 220V di lalui arus 2,5A selama 5 menit. Berapa besar energi yang digunakan….
1. 165 Joule
2. 1650 Joule
3. 2750 Joule
4. 165.000 Joule
5. 175.000 Joule
Sebuah setrika listrik memakai daya listrik 200 Watt. Kalau setrika listrik dipakai selama 2 jam setiap harinya selama 30 hari, maka usaha yang digunakan…..
1. 12 Kwh
2. 120 Kwh
3. 24 Kwh
4. 1,2 Kwh
5. 1.200 Kwh
Manakah yang benar untuk simbol alat ukur jenis kumparan putar (moving coil)
Gambar disamping merupakan symbol jenis alat ukur …….
1. Alat Ukur Besi Putar
2. Alat ukur elektro dinamis
3. Kumparan Putar
4. Alat ukur Magnet Putar
5. Alat ukur Induksi
Tujuan mengkalibrasi alat ukur sebelum digunakan adalah ……
1. Menempatkan posisi jarum penunjuk pada angka nol
2. Menjaga keselamatan alat ukur
3. Supaya alat ukur awet
4. Menghemat Baterai
5. Menjaga kesetabilan alat ukur

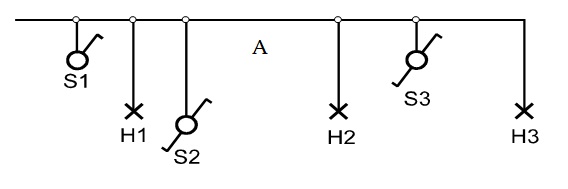

Berapa Jumlah kawat pada huruf A, pada instalasi bawah tanah berikut ini ...
1. 1 kawat penghantar
2. 2 kawat penghantar
3. 3 kawat penghantar
4. 4 kawat penghantar
5. 5 kawat penghantar
Berikut ini adalah langkah-langkah yang benar dalam mengecek setrika listrik yang rusak ...
1. mengecek tegangan (stop kontak) - mengecek hubungan kabel strika – mengecek terminal strika – membongkar strika – mengecek elemen strika – mengganti elemen jika mengalami kerusakan
2. mengecek tegangan (stop kontak) - mengecek hubungan kabel strika – mengecek terminal strika – mengecek elemen strika – membongkar strika – mengganti elemen jika mengalami kerusakan
3. membongkar strika - mengecek tegangan (stop kontak) - mengecek hubungan kabel strika – mengecek terminal strika ––mengecek elemen strika - mengganti elemen jika mengalami kerusakan
4. membongkar strika – mengecek elemen strika - mengecek tegangan (stop kontak) - mengecek hubungan kabel strika – mengecek terminal strika – mengganti elemen jika mengalami kerusakan
5. mengganti elemen - mengecek tegangan (stop kontak) - mengecek hubungan kabel strika – mengecek terminal strika – membongkar strika – mengecek elemen strika
Pada rangkaian pengendali membalik putaran motor induksi Rotor sangkar 3 fasa, Fungsi kontaktor reverse, adalah…….
1. Mematikan motor saat hubungan singkat
2. Menukar salah satu fasa motor
3. Pengaman beban lebih
4. Menukar semua fasa motor
5. Pengaman terhadap ganguan tegangan nol

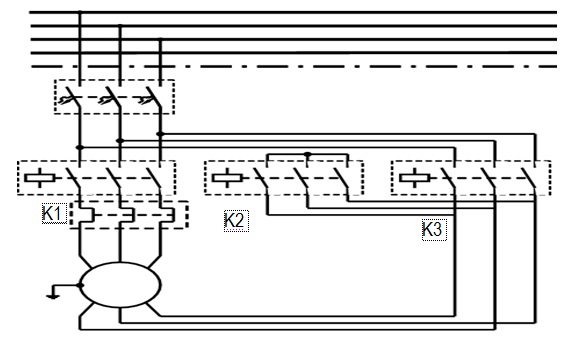

Pada gambar rangkaian daya di bawah ini Kontaktor K1 dan K 2 berfungsi untuk ...............
1. Rangkaian daya Star (Y)
2. Rangkaian daya Delta
3. Rangkaian Run Jogging
4. Rangkaian Power
5. Rangkaian Putar Kanan dan kiri
Pada Gambar rangkaian di bawah ini, merupakan gambar rangkaian pengendali untuk menjalankan motor ...........
1. Squence
2. Interlocking
3. Forward reverse
4. Run-Jogging
5. Star delta
Manakah yang termasuk pengaman motor ……
1. SPM dan Overload
2. MCB dan ELCB
3. SPM dan MCB
4. SPM dan ELCB
5. ELCB dan overload
Simbol kontak TDR (time delay relay) yang dipakai dalam penggambaran rangkaian kontrol adalah
So disamping pada PLC adalah sama dengan simbol ……

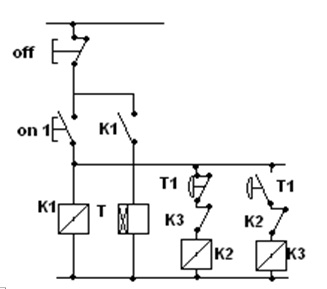

Pada Gambar rangkaian di bawah ini, merupakan gambar rangkaian pengendali untuk menjalankan motor .........
1. Squence
2. Interlocking
3. Forward-reverse
4. star delta manual
5. star delta otomatis

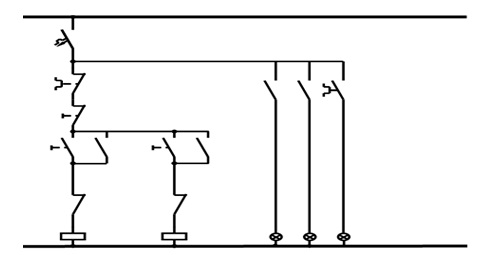

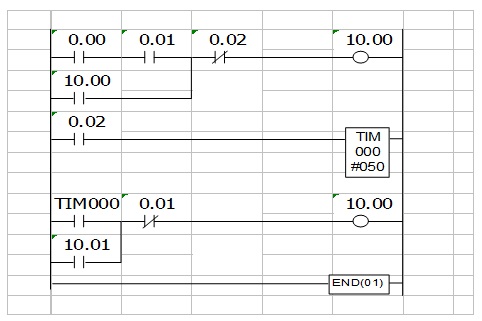

Gambar dibawah adalah ledder diagram dari rangkaian ...
1. Mesin gergaji kayu
2. eskalator
3. Pintu gerbang semi otomatis
4. Mesin bubut bekerja star delta
5. Mesin pemindah barang yang bekerja berutan

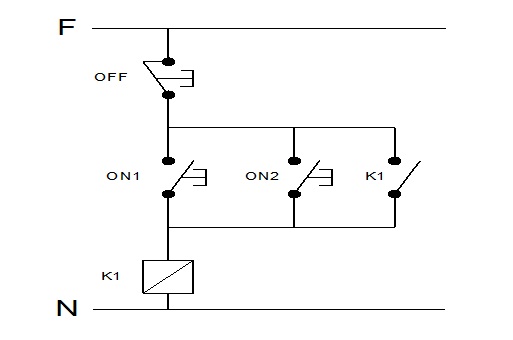

Diketahui gambar ;

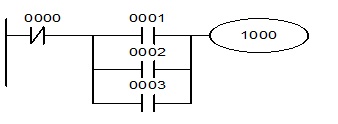

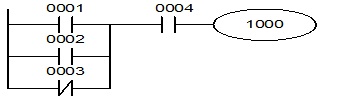

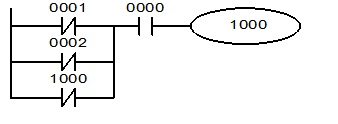

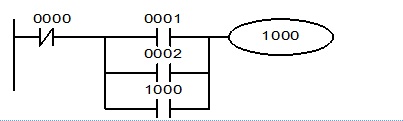

Pada gambar tersebut bila dirubah ke ladder diagram adalah
Double Acting cylinder merupakan salah satu bagian Elemen Pneumatik dari ……
1. Actuator
2. Elemen kontrol
3. Prosessor
4. Sensor
5. Sumber energi
Prinsip kerja seterika listrik adalah ….
1. Energi listrik menjadi panas
2. energi listrik menjadi kinetik
3. energi listrik menjadi mekanik
4. energi listrik menjadi cahaya
5. energi pegas menjadi panas
Jika arus nominal motor induksi 3 fasa 10 Amper, maka besar MCB yang digunakan adalah …
1. 16 A
2. 10 A
3. 2 A
4. 20 A
5. 14 A
Pada motor listrik yang sudah selesai digulung, untuk mengetes tahanan isolasi antara kumparan dan antara kumparan dengan body digunakan ……….
1. Megger
2. Ohm meter
3. AVO mater
4. Earth tester
5. Galvano meter
Sebuah Transformator penurun tegangan mempunyai tegangan primer 2200 Volt dan tegangan sekunder 220 Volt.Jika kumparan primer mempunyai 2000 lilitan.Berapa jumlah lilitan sekunder ?
1. 200 lilitan
2. 2.200 lilitan
3. 220 lilitan
4. 22.000 lilitan
5. 20 lilitan
Suatu motor 3 fasa berkutup empat, frekuensi jaringan 50 Hz, berapakah putaran medan stator motor tersebut..
1. 1500 rpm
2. 3000 rpm
3. 150 rpm
4. 2500 rpm
5. 1000 rpm
Seorang siswa seang menggunakan solder tegangan 220 V dengan Arus listrik 1 A. Solder ipakai selama 2 jam. Maka besar Energi listrik yang digunakan solder adalah….
1. 110 KWh
2. 11 KWh
3. 11.000 Kwh
4. 1.100 KWh
5. 1,1 KWh
Gambar instalasi tenaga system diagram datu garis yang terdiri dari motor 3 fasa dilengkapi : sakelar canai, bi metal, pengaman lebur adalah….
Sambungan terminal kWh meter yang benar adalah….
Notasi untuk kontak utama pada kontaktor magnet adalah
1. L1, L2, L3
2. V1, V2, V3
3. K1, K2, K3
4. T1, T2, T3
5. R1, R2, R3
Gambar disamping adalah…..
1. TPDT
2. TPTT
3. DPDT
4. SPTT
5. DPST
Variasi urutan angka pada kontak utama dan kontak Bantu yang benar adalah….
ELCB merupakan kepanjangan dari………….
1. Earth Leakage Circuit Breaker
2. Emmergency Leakage Circuit Breaker
3. Emmergrncy Load Circuit Breaker
4. Earth Landing Circuit Breaker
5. Earth Load Common Breaker
MCB merupakan kepanjangan dari……..
1. Miniature Circuit Breaker
2. MaksimumCircuit Breaker
3. Magnetik Circuit Breaker
4. Miniature Common Breaker
5. Miniature Contact Breaker
Tujuan dilakukannya pengujian tahanan isolasi pada suatu instalasi adalah untuk ....
1. mengetahui kapasitas terendah/minimum tegangan penghantar yg dialiri arus
2. mengetahui kapasitas tertinggi/maksimum tegangan penghantar yg dialiri arus
3. mengetahui kapasitas terendah/minimum isolasi penghantar yg dialiri arus
4. mengetahui kapasitas tertinggi/maksimum isolasi penghantar yg dialiri arus
5. mengetahui kapasitas rata-rata isolasi penghantar yg dialiri arus
Terdapat 3 macam elekroda pentanahan yaitu ....
1. bentuk segitiga , pita, dan plat.
2. bentuk batang , kotak, dan plat.
3. bentuk batang , pita, dan plat.
4. bentuk batang , pita, dan kotak
5. bentuk batang , pita, dan segitiga.
Bahan isolasi untuk sekat pada alur Stator adalah ....
1. Kertas prespan
2. Kertas kalkir
3. Kertas Buram
4. Kertas Plastik
5. Kertas Mika

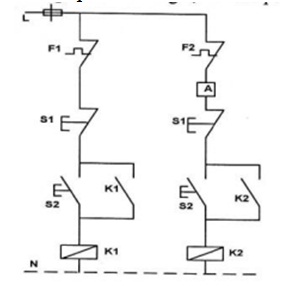

Gambar dibawah ini adalah rangkaian control dua motor yang bekerja secara berurutan. Agar rangkaian berfungsi, kontak pada A adalah ….
1. NO K2
2. NO K1
3. NC K2
4. NC S2
5. NC K1
Simbol dari saklar tukar adalah ....

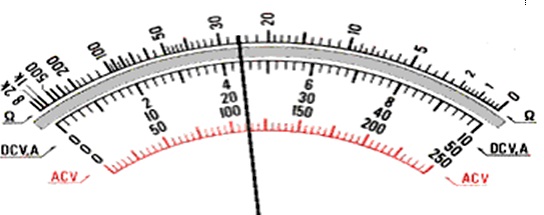

Dengan batas ukur saklar 1000 V DC, nilai pembacaan jarum AVO meter di bawah ini …
1. 440 Volt
2. 22 volt
3. 44 volt
4. 220 volt
5. 110 volt
Penghantar yang digunakan untuk instalasi penerangan (rangkaian akhir) adalah penghantar jenis ....
1. NYA
2. NYFA
3. NYY
4. NYFGBY
5. NYMHY
Gambar disamping merupakan diagram dari ….
1. kontak dari rangkaian kontaktor dengan ELCB.
2. kontak dari rangkaian kontaktor dengan counter.
3. kontak dari rangkaian kontaktor dengan termorelai.
4. kontak dari rangkaian kontaktor dengan overload.
5. kontak dari rangkaian kontaktor dengan timer.
Dalam rangkaian Water Level Control (WLC) , terdapat terminal S0, S1, S2, Ta, Tb, Tc, E1, E2, E3. Terminal kontak yang digunakan untuk menghubungkan dan memutuskan Motor pompa air dari sumber teganganya adalah ....
1. So, S1, dan S2
2. Ta, Tb, dan Tc
3. E1, E2, dan E3
4. S2, Tb, dan E3
5. S0, Ta, dan E1
Hubungan pemasangan Volt meter pada sebuah panel meter untuk mengetahui tegangan Phase sumber yang benar adalah seperti gambar ....
