TRYOUT-2016-FEB-2016

Starting Motor induksi rotor sangkar dapat dilakukan antara lain, KECUALI ...
1. Direct on line ( DOL )
2. Star Delta
3. Starting Dengan Menggunakan Tahanan Primer (Primary Resistance)
4. Auto Transformer
5. Starting dengan PLC
Arus starting : 4 sampai 8 kali arus nominal
Torsi starting : 0,5 sampai 1,5 kali torsi nominal
Kriteria pemakaian :
3 terminal motor , daya rendah sampai menengah
Arus starting tinggi dan terjadi drop tegangan
Peralatan sederhana

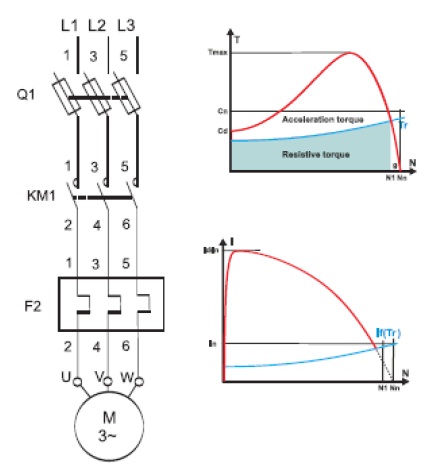

Pernyataan diatas adalah karakteristik umum Pengasutan secara ...
1. DOL starter
2. Starting Dengan Menggunakan Tahanan Primer (Primary Resistance)
3. Auto Transformer
4. Motor Slip Ring / Rotor lilit.
5. Star Delta

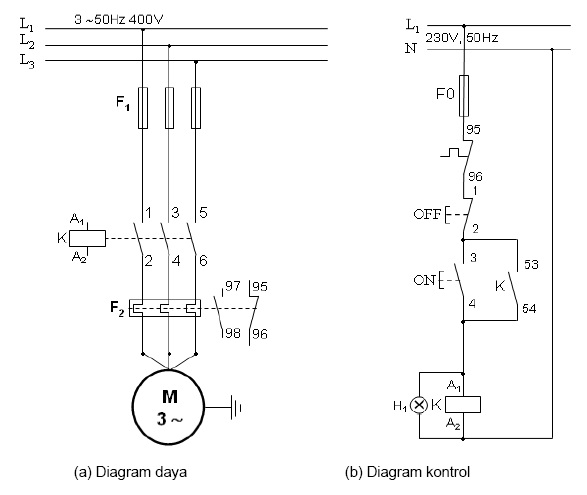

Gambar diatas adalah gambar kontrol motor ...
1. Direct Online Starting (DOL)
2. Star- Delta
3. Secara Langsung
4. Auto Transformator
5. Kontrol motor dengan kontaktor

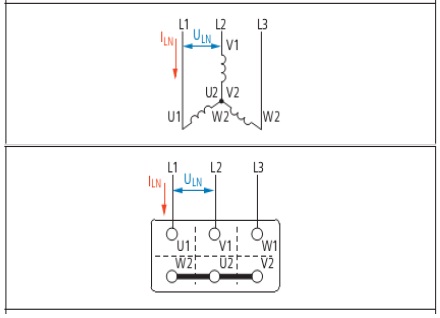

Gambar diatas motor dihubungkan secara ...
1. Bintang
2. Segitiga
3. Star delta
4. Langsung
5. DOL
Jika pada name plat motor tertulis 220/380 V, sedangkan tegangan jala-jala yang tersedia sumber 3 fasa 380 V, maka motor tersebut dapat dihubungkan secara ...
1. hanya boleh dihubungkan bintang (Y)
2. hanya boleh Star
3. Star-Delta
4. delta-Star
5. DOL
Motor induksi 4 kutub dipasang pada jala-jala dengan frekuensi f = 50 Hz, putaran motor = 1455 rpm. Hitung beban slip dan fz ?
1. S = 0,03 Fz = 1,5 Hz.
2. S = 0,3 Fz = 1,5 Hz.
3. S = 0,003 Fz = 1,5 Hz.
4. S = 0,03 Fz = 15 Hz.
5. S = 0,3 Fz = 15 Hz.
Peralatan proteksi untuk instalasi pengontrolan motor meliputi dibawah ini, KECUALI ...
1. Kebakaran motor
2. Hubung singkat
3. Arus lebih
4. Sambar Petir
5. Tegangan lebih
Besaran arus TOL yang disetel sebesar .... Arus Nominal Motor.
1. 110 - 120%
2. 50 - 120%
3. 110 - 220%
4. 10 - 20%
5. 10 - 130%
Suatu motor mempunyai arus nominal sebesar 9A, maka batas pemutusan arus disetel ....
1. 10 A
2. 50 A
3. 5 A
4. 3 A
5. 7 A
Kontaktor-kontaktor magnet dari gambar dibawah ini, selain sebagai saklar, juga berfungsi sebagai ...
1. proteksi tegangan nol
2. Proteksi tegangan lebih
3. Proteksi arus Lebih
4. Proteksi Arus dan Tegangan lebih
5. Pembatas arus lebih
Koordinasi waktu tripping alat-alat proteksi dari gambar dibawah ini, harus tepat, dimana waktu pemutusan TOL harus..... dari waktu pemutusan sekering, terutama saat terjadi gangguan hubung singkat.
1. Lebih Singkat
2. Bersamaan
3. Lebih Lambat
4. Lebih Lama
5. Tertutup

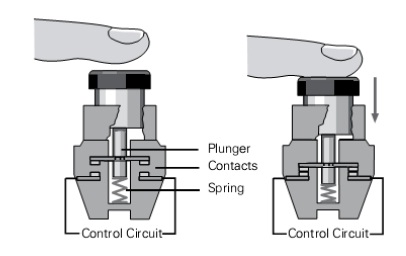

gambar diatas adalah konstruksi saklar ...
1. Saklar Tekan NO
2. Saklar Tekan NC
3. Saklar Tekan NO-NC
4. Skalar tekan OFF
5. Push Button
Motor yang kecepatan putarannya dapat diatur dengan mengatur jumlah kutubnya adalah...
1. Motor Dahlender
2. Motor sinkron
3. Motor Split Fase
4. Motor Universal
5. Motor shaded pole
Beberapa penyebab terjadinya beban lebih adalah dibawah ini. KECUALI
1. Putaran motor terlalu cepat
2. Terlalu besar beban mekanik pada motor
3. Arus start terlalu besar
4. Motor berhenti mendadak
5. Terbukanya salah satu fasa, dari motor 3 fasa
Bagian PLC yang berfungsi menhhubungkan PLC dengan bagian luar (external) dan berfungsi mengirimkan sinyal on/off.
1. Output Relay
2. Counter
3. Timer
4. Input
5. Communicate
Beberapa keuntungan dari PLC adalah sebagai berikut, KECUALI ....
1. Tidak membutuhkan peralatan pengaman tambahan seperti relay.
2. Ukuran fisiknya kecil dibandingkan dengan hard-wire.
3. Mudah dan cepat untuk melakukan perubahan.
4. PLC memiliki diagnostik terintegrasi dan fungsi yang dapat berganti-ganti.
5. Aplikasi dapat didokumentasikan secara langsung.
Alat yang dapat mengubah variabel fisik, misalnya temperatur, jarak, tekanan, dan sebagainya, variabel yang mudah dievaluasi untuk proses selanjutnya disebut ...
1. Sensor / Konverter
2. Controller
3. Aktuator
4. Prosessor
5. Communication
Sensor yang dipasang bila objek yang akan dideteksi dapat disentuh, maka menggunakan jenis ...
1. Sensor Batas (Limit switch).
2. Proxymity switch
3. Ultrasonic Switch
4. Induction switch
5. Touch Switch
Sensor yang bekerja berdasarkan perubahan induktansi yang disebabkan oleh ada tidaknya logam dimuka sensornya adalah ...
1. Induktif Proximity Sensor :
2. Limit Switch
3. Sensor Batas
4. Token switch
5. Capasitif Proxymitif
Dibawah ini yang termasuk aktuator adalah ...
1. Silinder, Solenoide, Relay
2. Limit Switch, solenoide, Relay
3. Silinder, Limit Switch, Relay
4. Relay, Silinder, Proximity
5. Sensor, Prosessor, Relay
Arti Lampu indikator PLC CPM1A, jika lampu RUN (hijau) menyala maka ...
1. PLC dalam kondisi mode kerja RUN atau Monitor
2. PLC RUNNING, Catu daya disalurkan ke PLC
3. Data sedang dikirim melalui port periferal atau RS-232C
4. Muncul suatu kesalahan fatal (operasi PLC berhenti)
5. Muncul suatu kesalahan tak fatal (operasi PLC berlanjut)
Dibawah ini yang TIDAK dapat dilakukan dalam mode PROGRAM di PLC adalah ...
1. Pengeditan on-line.
2. Mengubah parameter-parameter inisial/operasi sebagaimana terdapat di dalam setup PC.
3. memeriksa program.
4. Menulis, dan memeriksa program.
5. Memeriksa pengkabelan dengan cara memaksa bit-bit I/O ke kondisi set atau reset.

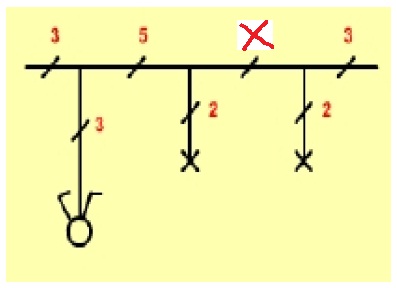

Memasang instalasi penerangan menggunakan satu saklar tukar dengan dua buah lampu.

tanda X jumlah kebelnya adalah ...
1. 1
2. 2
3. 3
4. 4
5. 5

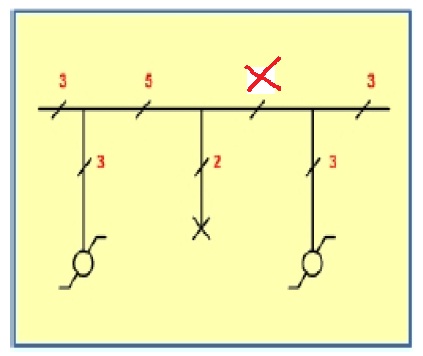

Memasang instalasi penerangan menggunakan dua saklar tukar dengan satu buah lampu. ( rangkaian saklar hotel ).

yang bertanda X mempunyai kabel berjumlah...
1. 1
2. 2
3. 3
4. 5
5. 6

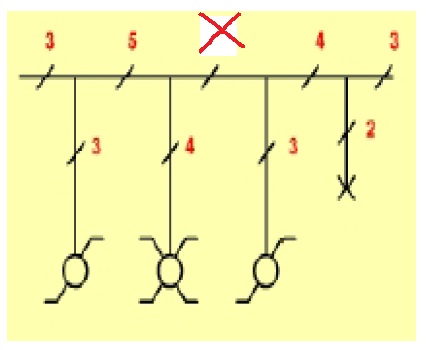

Memasang instalasi penerangan menggunakan dua saklar tukar , satu saklar silang dan satu buah lampu.

yang bertanda X mempunyai jumlah kabel ...
1. 1
2. 2
3. 3
4. 4
5. 5
Suatu perlengkapan untuk mengendalikan dan membagi tenaga listrik dan atau mengendalikan dan melindungi sirkit dan pemanfaat tenaga listrik
1. Perangkat Hubung Bagi
2. Bus Bar
3. Box Panel
4. Devide Plan
5. Incoming Power Supply
Di dalam memilih PHB perlu dipertimbangkan pula kriteria pengaman dan pemasangannya yaitu antara lain dibawah ini, KECUALI ...
1. Pemasangan tetap (non-withdrawable)
2. Bahan selungkupnya
3. Peralatan ukur untuk proteksi
4. Jumlah muka operasinya
5. Metode instalasinya
MCB Tipe G (rating besar) digunakan untuk pengaman ...
1. pengaman motor.
2. Penerangan bangunan
3. Alat rumah tangga
4. Penerangan
5. Kabel dan jaringan
Gambar dibawah ini adalah gambar ...
1. Klem Pengikat pipa inst.out bouw dan Pengikat kabel
2. Kelem penyangga pipa
3. Penyambung pipa lurus
4. Watermur
5. Tule
Adalah gambar ...
1. Watermur
2. Klem
3. Sock
4. Tule
5. Knee
Gambar dibawah ini adalah gambar ...
1. Tule
2. Watermur
3. Per
4. Sock
5. Pipa Penyangga
Pemasangan pipa instalasi harus sesuai dengan ketentuan aturan PUIL pasal 730 E9. ( lihat PUIL 97 ). Pipa dipasang dengan penopang atau klem , jarak antara klem yang berurutan maksimun adalah ....
1. 1 meter
2. 30 cm
3. 45 cm
4. 60 cm
5. 1,5 meter

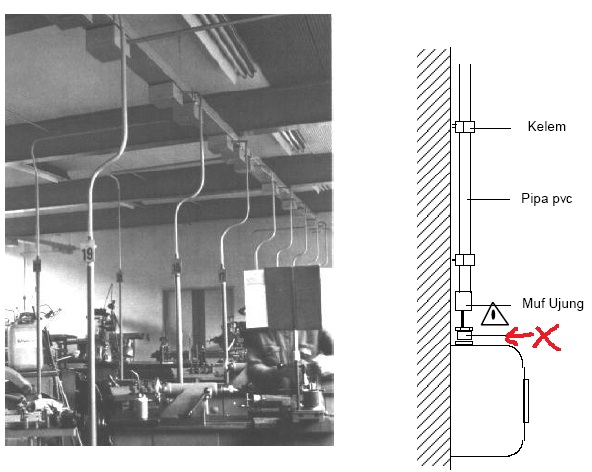

contoh Pemakaian Jenis Pipa. Yang bertanda X disebut dengan ...
1. Watermur
2. Tule
3. Socket
4. Sock
5. Knee
Merupakan saklar yang bekerja menghubungkan arus listrik jika tombolnya ditekan on. Untuk memutuskan hubungan arus listrik, tombol saklar ditekan pada posisi off.
1. Saklar ON-OFF
2. Saklar Push ON
3. Push Button
4. Saklar NC
5. Saklar NO
Merupakan saklar yang menghubungkan arus listrik jika tombolnya ditekan pada posisi on dan akan secara otomatis memutus arus listrik. Ketika tombolnya dilepas dan kembali pada posisi off dengan sendiri.
1. Saklar PUSH ON
2. Saklar ON - OFF
3. Saklar Push OFF
4. Saklar ON
5. Saklar NO
Dibawah ini yang TIDAK termasuk jenis fitting adalah ....
1. Fitting Plastik
2. Fitting Bayonet
3. Fitting duduk
4. Fitting tempel
5. Fitting Gantung
Gambar dibawah digunakan untuk ...
1. Percabangan dan Sambungan Sejajar
2. Kotak tarik
3. Penyambungan kotak lurus memanjang
4. T dos percabangan
5. Kotak silang
Gambar dibawah ini, sering disebut dengan ...
1. Kotak Ujung
2. Kotak Tarik
3. Kotak sudut
4. Kotak Garpu
5. T dos
Gambar dibawah ini sering disebut dengan ...
1. Kotak tarik
2. Kotak garpu
3. Kotak ujung
4. T dos
5. Kotak kontak
Gambar dibawah ini sering disebut dengan ....
1. Kotak Garpu
2. Kotak T kanan
3. Kotak Tarik
4. Kotak Ujung
5. Kotak T kiri
Gambar dibawah ini adalah gambar ...
1. Kotak T atas
2. T dos
3. Kotak T Kanan
4. Kotak tarik
5. Kotak Ujung
Berapa nilai konsumsi daya listrik pada suatu rangkaian listrik yang menggunakan arus listrik sebesar 15 amper dan tegangan 220 volt?
1. 3300 watt
2. 330 watt
3. 33000 watt
4. 3000 watt
5. 33 watt
Tentukan kondumsi arus yang digunakan oleh sebuah elemen pemanas listrik 1000 watt (1 kW) dan tegangan 220 volt.
1. 4, 54 amper
2. 220.000
3. 0,22
4. 2,2
5. 45,4
Tentukan kondumsi daya yang digunakan oleh sebuah elemen pemanas listrik yang memiliki resistan 100 ohm dan menarik arus listrik 4 amper.
1. 1600 watt
2. 400 watt
3. 25 watt
4. 160 watt
5. 0,04 watt
Gambar yang memuat :
ukuran fisik PHB
cara pemasangan perlengkapan listrik
cara pemasangan kabel/penghantar

terdapat pada gambar ...
1. Gambar Rinci
2. Gambar diagram Garis tunggal
3. Gambar denah
4. Gambar situasi
5. Gambar Instalasi
Alat Pengukur dan Pembatas (APP) Pada sistem tegangan rendah sampai dengan 100 A digunakan ...
1. MCB
2. MCCB
3. sekering
4. OL
5. NFB
adalah gambar sambungan ...
1. Rangkaian Kwh dua fasa dengan sambungan tetap
2. Rangkaian Kwh satu fasa dengan trafo arus
3. Rangkaian Kwh tiga fasa dengan trafo arus dan trafo tegangan
4. Kontrol motor 1 fasa
5. Rangkaian KWH meter 1 fasa
Type MCB untuk pengaman kabel atau jaringan adalah
1. L
2. G
3. K
4. H
5. Z
Type MCB yang digunakan untuk mengamankan alat-alat rumah tangga...
1. K
2. G
3. H
4. L
5. Z
Yang BUKAN jenis lampu merkuri adalah ...
1. Sodium
2. Fluoresen
3. Reflektor
4. Blended
5. Halide
