Untuk menyatakan batas gambar bila sebagian benda dibuang atau dibongkar digunakan garis...
Strip titik strip
Tebal lurus
Putus-putus
Titik-titik
Lurus tipis
Yang bukan syarat penulisan huruf dan angka dalam gambar teknik adalah…
Digambar dengan jelas
Dibaca dengan jelas
Angka-angka ukuran digambar sedemikian
Diletakkan ditengah-tengah dan sedikit diatas garis uku
Digambar sekecil mungkin
Gambar disamping menunjukkan symbol…
Trasram
Batu kali
Pasir
Tanah urug
Beton
Pernyataan berikut adalah sifat-sifat yang perlu diperhatikan untuk membuat adukan, kecuali:
kesesuaian tehadap jenis pekerjaan
kekuatan
sifat menyusut
kemudahan untuk bekerja
cepat mengeras
Bila akan dibuat kolom beton bertulang sebanyak 9 buah, ukuran 15 x 15 cm, tinggi 3 M. Tiap 1 M³ beton bertulang membutuhkan tulangan 137,5 Kg. Hitunglah kebutuhan tulangan untuk kolom seluruhnya !
83,53 Kg
93 Kg
73,5 Kg
90 Kg
85,5 Kg
Panjang besi untuk membuat begel balok beton 120 cm, jika panjang 1 lonjor besi 12 m maka untuk membuat 40 buah begel dibutuhkan besi sebanyak…
2 lonjor
3 lonjor
4 lonjor
5 lonjor
6 lonjor
Tebal lindungan beton pada balok yang terletak diluar minimum adalah…
1 cm
2 cm
2.5 cm
3 cm
3.5 cm
Dalam pengecoran plat beton diatas papan begesting diikatkan tahu-tahu beton pada besi tulangan dengan jarak maksimum:
0,5 m
0,75 m
1 m
1,25 m
1,5 m
Dalam K3 yang termasuk alat perlindungan diri adalah:
Helm pengaman
Sendok spesi/cetok
Topi
Sepatu olah raga
Waterpas
Suatu pondasi berbentuk trapesium sisi atas 30 cm sisi bawah 60 cm tinggi pondasi 70 cm maka volume pondasi tersebut jika panjang pondasi 15 m….
0,4752 m3
0,4725 m3
4,725 m3
4,752m3
47,25 m3

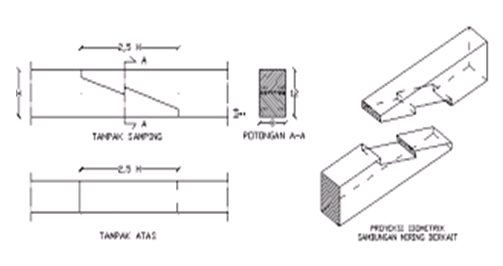

Gambar disamping adalah….
Sambungan Bibir lurus
Sambungan Bibir lurus berkait
Sambungan Bibir miring
Sambungan Bibir miring berkait
Sambungan Takikan lurus
Rumus untuk mencari beda tinggi antara dua titik yang diperoleh dari bacaan rambu ukur dengan menggunakan pesawat penyipat datar adalah …
(Btm – Btb)
(Btm + Btb)
(Btb + Btm)
(Btb : Btm)
(Btm x Btb)
Alat keselamatan kerja untuk melindungi dari asap dan debu pada pekerjaan konstruksi batu adalah…
Safety shoes
Helm
Masker
Safety belt
Gloves
Alat yang digunakan untuk mengangkat barang –barang yang berat adalah …
Katrol
Forklif
Gerobak dorong
Bor tangan
Molen
Berikut ini merupakan perbandingan ukuran untuk menentukan kesikuan sudut bidang dalam pemasangan bowplang adalah…
3 cm : 4 cm : 5 cm
30 mm : 40 mm : 60 mm
3 mm : 4 mm : 5 : mm
60 cm : 80 cm : 100 cm
6 mm : 8 mm : 10 mm

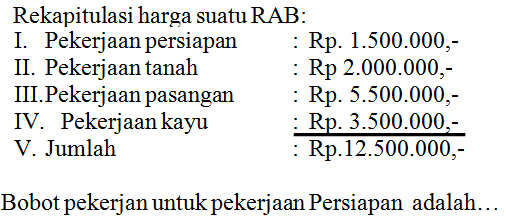

12 %
10 %
28 %
44 %
35 %

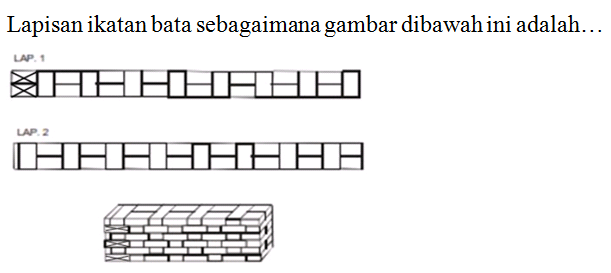

Pasangan tembok 1 bata ikatan silang
Pasangan tembok 1 bata ikatan vlam
Pasangan tembok 1 bata ikatan berdiri
Pasangan tembok 1 bata ikatan tegak
Pasangan tembok 1 bata ikatan double
Yang bukan menentukan kualitas agregat sebagai material perkerasan jalan adalah:
tekstur permukaan
kelenturan bahan
porositas
kemampuan untuk menyerap air
daya kelekatan terhadap aspal.
faktor yang membentuk karakter dari tegel keramik adalah…
Warna, motif, cuaca
Warna, motif, ukuran
Motif, warna, campuran
Warna, campuran, kerataan
Campuran, kerataan, cuaca
Untuk penggunaan dan pemakaian kayu sebagai bahan bangunan, maka pedoman memilih jenis kayu yang baik kecuali, diantaranya :
Berdasarkan sifat-sifat jenis kayu
Berdasarkan keadaan permukaan kayu
Berdasarkan penampang atau stuktur kayu
Berdasarkan kelas pemakaian kayu
Berdasarkan keawetan dan kekuatan kayu
Bahaya terbentur oleh benda-benda yang terjatuh atau terlempar, resiko kepala kejeduk, rambut terlilit sebaiknya APD yang dipakaai adalah …..
Sepatu boat
Respirator
swiuts
Kaca mata
Helm pengaman
Gambar dibawah ini merupakan alat berat yang berfungsi sebagai alat gali/pengeruk tanah dinamakan ……
Power Shovel
BlackHoe
Dragile
Clemshell
Excavator
Jika tinggi dinding 3m, lebarnya 4m dan tebal plesteran 2cm. maka volume dinding tersebut adalah…
24 m3
240 cm
24 m2
0,24 m3
0,024 m3
Pada umumnya kemiringan atap tergantung dari bahan yang digunakan, untuk lereng atap genteng kisaran antara :
1 - 20 derajat
10 – 200 derajat
15 - 250 derajat
20 - 250 derajat
30 - 400 derajat
Gambar dibawah ini yang menunjukkan sponneng nomer…
1
2
3
4
5
Dibawah ini pernyataan langkah-langkah cara pemasangan bouwplank :
1. Tanamkan secara dipancang deretan patok-patok menurut kedudukan tarikan benang (garis BA) sebagai dasar pengukuran bangunan. 2. Pancangkan deretan patok-patok menurut kedudukan garis CD yang dibuat tegak lurus terhadap garis BA dengan menggunakan perbandingan dalil pythagoras (3:4:5). 3. Dengan cara yang sama, pancangkan deretan patok-patok menurut garis EF dan GH. 4 .Pada tiap-tiap patok beri tanda letaknya titik duga ± 0,00 dengan membuat bidang datar pada setiap patok. 5. Pasang bouwplank dengan berpedoman pada titik duga tersebut.
Urutkan sesuai dengan langkah kerja yang benar :
1, 2, 3, 4, 5
2, 3, 4, 5, 1
3, 4, 5, 2, 1
4, 5, 3, 2, 1
5, 4, 3, 2, 1
Untuk mengatur tinggi rendahnya tiang acuan pada tiang perancah maka pada bagian bawah tiang acuan ditambahkan suatu benda yang langsung berhubungan dengan papan landasan yang disebut
Perkuatan membujur dan melintang
Papan skur
Balok kayu
Baji-baji yang tersusun dari 2 buah balok kayu dibuat segi tiga
Baji-baji balok kayu segi empat

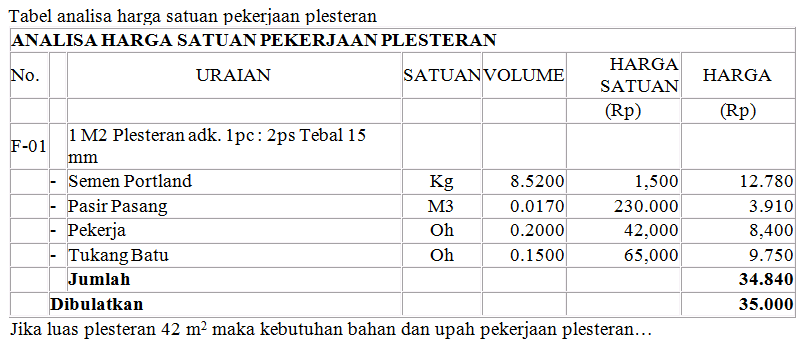

Rp. 1.470.000
Rp. 1.450.000
Rp. 1.550.000
Rp. 1.670.000
Rp. 1.750.000
Indek keramik 30 cm x 30 cm adalah 11,87 dan 1 dos berisi 11biji, apabila luas lantai yang akan dipasang keramik 100 m2 maka dibutuhkan…
1184 buah keramik
1185 buah keramik
1186 buah keramik
1187 buah keramik
1188 buah keramik
Fungsi pasangan batu kosong pada pondasi batu kali adalah:
untuk memperkuat kedudukan pondasi
untuk perbaikan tanah
untuk menjaga keutuhan konstrusi bila terjadi penurunan tanah yang tidak merata
bangunan agar tahan gempa
untuk jalan rembesan air tanah
Dibawah ini adalah syarat-syarat agregat kasar …
Kadar lumpur atau bagan yang lebih kecil dari 70 mikron maksimal 1%.
Tidak boleh mengandung butiran panjang dan pipih lebih dari 20% berat.
Mempunyai nilai modulus kehalusan antara 6,0 - 7,1.
Tidak boleh mengandung zat-zat yang raktif terhadap alkali
Semuanya benar
Berdasarkan tabel analisa, 1 m2 plesteran dengan tebal 15 mm, campuran 1 PC: 3Ps membutuhkan PC=4,5 kg, pasir 0,0195 m3. Bila panjang dinding tembok 10 m dan tinggi 5 m diplester luar dan dalam, maka kebutuhan PC dan pasir adalah…
PC = 450 kg, pasir = 1,95 m3
PC = 225 kg, pasir = 0,975 m3
PC = 270 kg, pasir = 1,17 m3
PC = 134 kg, pasir = 0, 65 m3
PC = 540 kg, pasir = 2,34 m3

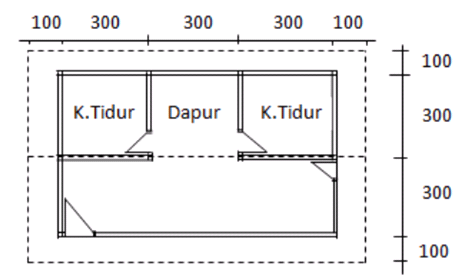

Pada denah rumah seperti di atas akan dipasang lantai keramik 30x30 cm. Kebutuhan keramiknya sejumlah…
1200 buah
900 buah
800 buah
700 buah
600 buah

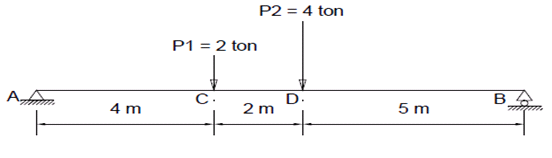

Hitunglah reaksi di titik B (Rb) yang ditimbulkan dari beban dan konstruksi diatas!
1,90 ton
2,991 ton
3,091 ton
2,910 ton
7,091 ton
Di ketahui 1 m3 beton, diperlukan 7,200 zak semen, 0,54 m3 pasir, dan 0,82 m3 kerikil. Suatu pekerjaan pengecoran dengan volume pekerjaan 95 m3. Maka jumlah bahan yang di butuhkan…
Untuk menghitung biaya pekerjaan biaya beton secara keseluruhan yang harus dihitung meliputi biaya untuk 1. Bahan pembuatan beton, 2. Upah pelaksanaan pekerjaan, 3. Pekerjaan pembesian, 4. Pembuatan begesting, maka besarnya biaya pekerjaan beton adalah biaya:
1+2
1+3
1+4
1+2+4
1+2+3+4
Untuk keselamatan kerja dalam pembuatan perancah, maka perlu diperhatikan:
bahan yang dipakai tidak boleh cacat/bahan bekas
harus dipaku/diikat dengan kuat
diberi penyokong walaupun menggunakan kayu bekas
jarak tiang jangan terlalu jauh
diberi penggapit yang kuat
Menggunakan batako dengan ukuran 10x20x40 cm. Untuk mengerjakan dinding seluas 1 m2, sesuai dengan kebiasaan di lapangan maka membutuhkan material semen (PC) 3 kg. Pasir (PP) 0,007 m3. Apabila akan membangun dinding dengan panjang 10 m dan tinggi 3 m maka dapat dihitung dengan rumus…
Perbandingan antara berat air seluruhnya ( termasuk yang tergandung dalam agregat) dan berat semen yang digunakan dalam suatu adonan beton disebut :
Nilai slump
f.a.s
Nilai air yang terbuang
Untuk mengetahui kecepatan pengikatan
Untuk menentukan banyaknya semen
Pasangan pondasi menggunakan campuran spesi dengan perbandingan volume 1:5. Bila satu kali adukan digunaka pasir sebanyak 25 ember, maka harus diberikan semen sebanyak…
