Pada gambar dibawah ini adalah merupakan bentuk gambar tiga dimensi…
Iso metri
Dimetri
Trimetri
Proyeksi miring
Oblique

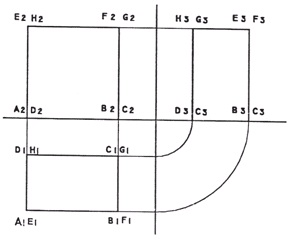

Gambar dibawah ini merupakan proyeksi……
Proyeksi Orthogonal Prisma
Proyeksi bukaan prisma
Proyeksi Rebahan
Proyeksi Titik
Poyeksi amerika
Penerapan penggunaan kopel dalam kehidupan sehari-hari adalah….
Jembatan
Kuda-kuda
Balok lantai
Generator
Semua jawaban salah

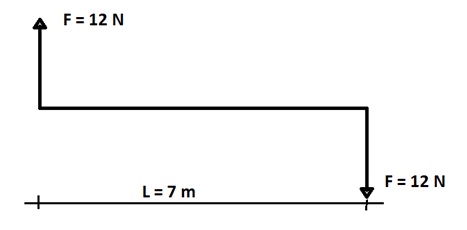

Perhatikan gambar berikut. Besarnya Momen Kopel adalah….
1,71 Nm
3,42 Nm
84,00 Nm
168,00 Nm
24 Nm
Sebuah pondasi Fot Plat ukuran 50 cm x 50 cm menerima beban 2 Ton. Berapa tegangan tekan pondasi tersebut….
1,02 Kg/cm2
1,00 Kg/cm2
0,95 Kg/cm2
0,90 Kg/cm2
0,80 Kg/cm2

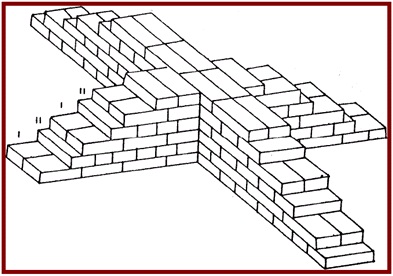

Perhatikan gambar berikut, merupakan pasangan batu bata….
Tembok persilangan 1/2 batu dengan ikatan tegak
Tembok persilangan ¾ batu dengan ikatan tegak
Tembok persilangan 1 batu dengan ikatan tegak
Tembok persilangan 1 ½ batu dengan ikatan tegak
Tembok persilangan 2 batu dengan ikatan tegak
Jenis pondasi yang tepat untuk tanah kerikil adalah….
Pondasi langsung
Pondasi tak langsung
Pondasi footplat
Pondasi tiang pancang
Pondasi sumuran
Agregat halus (pasir) adalah butiran-butiran batuan dari desintegrasi batuan alam atau dengan memecah batuan yang berukuran / bergradasi….
0,14 – 0,30 mm
0,14 – 0,60 mm
0,14 – 1,20 mm
0,14 – 2,4 mm
0,14 – 4,8 mm
Pasir untuk beton harus memenuhi syarat sebagai berikut
Mengandung bahan-bahan kimia
Tidak mengandung bahan-bahan organic
Butiran pasir gradasinya harus bervariasi
Kadar air lumpur minimum 10% dari jumlah berat pasir basah
Pasir laut yang berbentuk tajam dan keras
Simbol untuk gambar beton / concrete adalah….

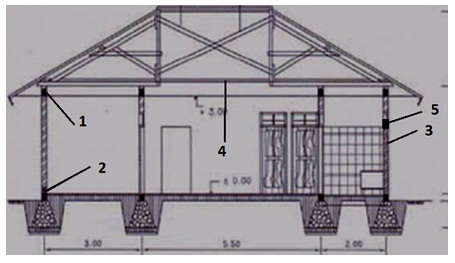

Pada gambar dibawah ini balok ring balk ditunjukkan pada nomor….
1
2
3
4
5

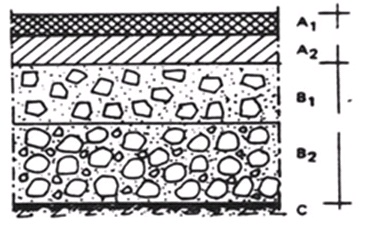

Lapisan pengikat (blinder) ditunjukan gambar…
A1
A2
B1
B2
C

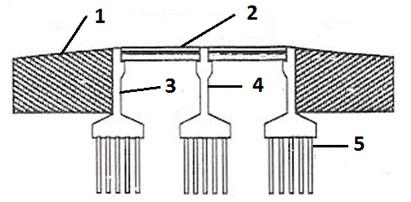

Pada gambar konstruksi jembatan dibawah ini bagian yang disebut pilar adalah….
1
2
3
4
5
Apabila diketahui lebar dan kedalaman suatu pondasi masing-masing 80 cm dan 75 cm, sedang panjang pondasi hendak digali 125 m, maka volume galian tanah pondasi tersebut adalah….
225 m3
175 m3
125 m3
75 m3
50 m3
Berdasarkan table analisa, 1 m2 plesteran dengan tebal 15 mm campuran 1 PC : 3 Pasir, membutuhkan PC= 4,5 kg, pasir 0,0195 m3. Bila panjang dinding tembok 42 m dan tinggi tembok 3 m diplester luar dalam. Kebutuhan bahan PC dan pasir adalah….
PC= 382,725 kg, pasir = 1,658 m3
PC = 567,000 kg, pasir = 2,457 m3
PC = 813,40 kg, pasir = 3,914 m3
PC = 1134 kg, pasir = 4,914 m3
PC = 1314 kg, pasir + 6,914 m3
Diketahui 1 m3 beton, diperlukan 7,200 zak semen, 0,54 m3 pasir, dan 0,82 m3 kerikil. Suatu pekerjaan beton dengan volume pekerjaan 85 m3. Maka jumlah bahan yang dibutuhkan adalah….
684 zak semen, 51,30 m3 pasir, dan 77,90 m3 kerikil
684 zak semen, 51,10 m3 pasir, dan 77,70 m3 kerikil
654 zak semen, 50,30 m3 pasir, dan 70,90 m3 kerikil
645 zak semen, 47,30 m3 pasir, dan 65,90 m3 kerikil
612 zak semen, 45,90 m3 pasir, dan 69,70 m3 kerikil
Sebuah kusen pintu tunggal dengan ukuran 80 cm x 200 cm dengan menggunakan kayu ukuran 6 x 14 cm. potongan yang diperlukan untuk panjang 100 cm sebanyak 1 batang, untuk panjang 195 cm sebanyak 2 batang, maka kayu untuk kusenyang dibutuhkan adalah….
0,04116 m3
0,04202 m3
0,04206 m3
0,04236 m3
0,04364 m3
Cetok lancip dalam pekerjaan batu digunakan untuk….
Mengambil adukan
Memasang batu bata atau batu kali
Untuk memotong bata
Untuk membuat plesteran
Untuk pekerjaan plesteran sudut luar
Untuk mengaduk mortar dry mix digunakan alat….
Forklift
Molen
Mesin bor tangan
cangkul
Semua jawaban benar
Pelaksanaan pengadaan barang melalui penunjukan langsung dan pengadaan langsung dilakukan antara lain karena….
Untuk menghemat biaya pekerjaan
Nilai barang diatas 1 milyar rupiah
Waktu yang tersedia untuk pengadaan barang pendek
Untuk efisien waktu pelelangan dan memperlancar pekerjaan
Untuk penanganan darurat dan pekerjaan rahasia
Maksud dan tujuan pelaksanaan pekerjaan swakelola antara lain….
Pekerjaan yang dilelang/diborong oleh pihak swasta
Pekerjaan yang operasi dan pemeliharaannya memerlukan partisipasi masyarakat setempat
Pekerjaan yang direncanakan konsultan, dikerjakan, diawasi dan didanai sendiri
Pekerjaan yang dikerjakan, diawasi, dan didanai sendiri
Pekerjaan yang direncanakan, dikerjakan, diawasi, dan didanai sendiri
Yang temasuk bahan bangunan alam anorganik adalah….
Batu bata, kayu, batu kali
Batu kali, marmer, granit
Batu kali , kayu, batako
Batu kali , batu bata, keramik
Batu kapur, kayu, marmer
Yang bukan Prosedur pembuatan benda uji beton adalah….
Cetakan dibersihkan dan dilumasi dengan minyak
Adukan dimasukan dalam cetakan dengan menggunakan sendok semen dan dipadatkan diatas meja penggetar 0 cm
Permukaan adukan diratakan dengan menggunakan pisau perata
Setiap cetakan diberi nomor dan tanggal percetakannya
Ukuran benda uji diameter 2
Alat yang digunakan untuk menentukan kedataran suatu bidang digunakan….
Meteran
Waterpass
Untung-unting
Siku
Benang
Untuk menentukan garis datar dan garis lurus digunakan….
Rol meter
Siku
Unting-unting
Selang
Tarikan benang
Yang bukan Fungsi papan bangunan (bauwplank) adalah….
Untuk memindahkan titik-titik bangunan
Untuk menarik atau membuat sumbu dinding bangunan
Untuk menentukan garis-garis pondasi
Sebagai pedoman penggalian tanah pondasi
Untuk pembuatan balok sloof
Yang termasuk tiga kendala proyek konstruksi (treeple constrain) proyek adalah….
Mutu, biaya dan birokrasi
Mutu, biaya dan birokrasi
Jadual, biaya dan pelaksanaan
Budaya, system dan masyarakat
Mutu, biaya dan waktu
Perancah dalam proses pekerjaan bangunan digunakan untuk….
Sebagai struktur sementara untuk menahan beton yang belum mampu memikul beratnya sendiri
Sebagai struktur sementara untuk membantu pelaksanaan pemasangan, bata, plesteran dan pengecatan
Untuk menyimpan peralatan atau bahan
Penahan bekisting
Semua jawaban Benar
Scafolding dalam proses pekerjaan bangunan digunakan untuk….
Sebagai struktur sementara untuk menahan beton yang belum mampu memikul beratnya sendiri
Sebagai struktur sementara untuk membantu pelaksanaan pemasangan, bata, plesteran dan pengecatan
Untuk menyimpan peralatan atau bahan
Penahan bekisting
Semua jawaban Benar
Alat yang berfungsi pembengkok tulangan juga dapat digunakan untuk meluruskan tulangan adalah….
Alat pengikat system putar
Kunci besi
Alat pengikat system tarik
Pembengkok rol
Gunting ayun
Penempatan beton decking pada plat lantai yang benar adalah….
Disisi luar tulangan
Disisi dalam tulangan
Diatas tulangan
Dibawah tulangan
Disamping tulangan
Pemasangan balok slof harus memenuhi persyaratan sebagai berikut….
