Dua buah gaya bekerja pada satu titikpusat dengan membentuk sudut 90⁰ , gaya F1 = 8 N sedangkan gaya F2 sebesar 6 N berapa gaya pengganti kedua gaya tersebut ….
1. 40 N
2. 10 N
3. 20 N
4. 30 N
5. 10 N
Sebuah paku keling baja dengan luas penampang 10 mm² menerima beban beban geser 800 kg, maka tegangan tariknya adalah ….
1. 10,19 kg/mm².
2. 20,38 kg/mm².
3. 80,00 kg/mm².
4. 81,52 kg/mm².
5. 160,76 kg/mm².
Arus (I) yang mengalir pada suatu rangkain tertutub akan berbanding lurus terhadap tegangan (V) dan berbanding terbalik terhadap hambatannya ( R). merupakan bunyi dari hukum ….
1. Ohm
2. Kirchof
3. Archimedes
4. Trigono metri
5. Tegangan
Alat yang berfungsi untuk menaikkan tegangan dari 12 volt menjadi > 10,000 volt dalam system pengapian di motor bakar bensin disebut ….
1. Kapasitor
2. Distributor
3. Coil
4. Busi
5. CDI
Kemampuan suatu logam untuk menahan beban yang diberikan pada logam tersebut di sebut sifat ….
1. Mekanik
2. Fisika
3. Kimia
4. Sifat Pengerjaan
5. Metallurgi
Sebuah baja dengan kode St. 37 apa artinya ….
1. Baja dengan kekuatan tarik 37 kg
2. Baja dengan kekuatan tarik 37 kg/mm
3. Baja dengan kekuatan tarik 37 N/m
4. Baja dengan kekuatan tarik 37 kg/ mm2
5. Baja dengan kekuatan tari 37 kg / m2
Alat pelindung dada (welder) dari sinar ultra violet , infra red , percikan api dan panas pengelasan kita sebut ….
1. Jaket
2. Sarung Tangan
3. Topeng
4. Safety Shoes
5. Apron

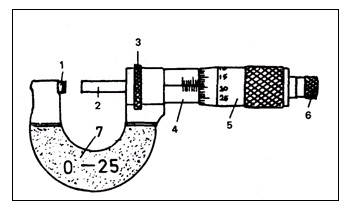

Bagian micrometer yang ditunjukkan oleh angka 1 pada gambar di samping, adalah ….
1. Landasan
2. poros ukur
3. silinder tetap
4. rangka
5. gigi gelincir

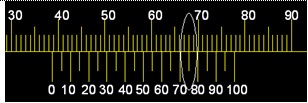

Hasil pengukuran vernier Caliper pada gambar disamping adalah ….
1. 38,75 mm
2. 35,60 mm
3. 37,60 mm
4. 36,70 mm
5. 35,70 mm
Penyimpanan alat ukur vernier caliper sesuai dengan standar prosedur operasi dan prosedur bengkel adalah ….
1. Ditumpuk di almari alat setelah dicek
2. Diatur rapi dan dijadikan satu dengan alat lain
3. Dimasukkan pada kotaknya setelah bersih
4. Diatur rapi dekat kikir dan diberi minyak
5. Diletakkan di atas meja secara berjajar
Penggunaan perkakas tangan berupa hand snay adalah untuk membuat ….
1. lubang alur segi empat
2. ulir dalam
3. ulir luar
4. ulir segi empat
5. ulir luar dan dalam
Yang dimaksud dengan kalibrasi sebelum menggunakan alat ukur vernier caliper adalah ….
1. mengecek kelurusan skala nonius
2. mengecek kebersihan alat ukur
3. mengecek ketelitian alat ukur
4. mengecek panjang material
5. mengecek ukuran benda kerja
Jika pada gambar kerja (D luar poros) tercantum ukuran Ø 13-h7 mm,, maka pengukuran benda kerja yang paling tepat menggunakan alat ukur ….
1. rugo test
2. Out side micrometer
3. vernier caliper
4. Plug gauge
5. Mistar baja
Nilai Kekasaran N6 adalah ....
1. 0,1 µm
2. 0,2 µm
3. 0,4 µm
4. 0.8 µm
5. 1,6 µm
Yang menjadi acuan dalam menentukan dimensi mesin bubut ….
1. Panjang jarak antara ujung pusat senter kepala lepas dengan ujung pusat senter kepala tetapdan tinggi jarak antara pusat senter dengan eretan memanjang
2. Panjang jarak antara ujung pusat senter kepala lepas dengan ujung pusat senter kepala tetapdan tinggi jarak antara pusat senter dengan eretan lintang
3. Panjang jarak antara ujung pusat senter kepala lepas dan ujung pusat senter kepala tetap dan tinggi jarak antara pusat senter kepala tetap dengan bodi mesin
4. Panjang jarak antara ujung pusat senter kepala lepas dengan ujung pusat senter kepala tetapdan tinggi jarak antara pusat senter dengan meja mesin
5. Panjang jarak antara ujung pahat dengan three jaws chuck
Perhatikan gambar. Salah satu alat potong untuk membuat benda kerja yang diameternya paling besar tersebut adalah ...
1. ISO 6
2. ISO 2
3. Reamer
4. Kartel
5. Twist drill

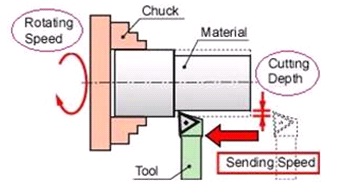

Agar terjadi proses pemotongan pada saat membubut sebagaimana ilustrasi gambar dibawah, prinsip dasar dalam menentukan arah putarannya adalah ....
1. Berlawanan arah dengan putaran jarum jam
2. Searah dengan putaran jarum jam
3. Berlawanan arah dengan mata sayat alat potong
4. Berlawanan arah dengan sudut bebas alat potong
5. Depth yang tipis
Lihat gambar. Untuk menempatkan pahat (tip carbide ) maka pada holder ISO 6 dibuat sudut miring ….
1. 12⁰
2. 10⁰
3. 8⁰
4. 6⁰
5. 5⁰
Berikut ini merupakan langkah-langkah dalam proses pengerjaan dengan mesin frais coba anda analisis langkah kerja manakah urutan yang paling tepat !
I. Menyiapkan BK dan peralatan yang dibutuhkan
II. Memasang BK pada ragum Frais secara kokoh
III. Mengatur putaran spindle sesuai dengan diameter cutter dan bahan BK
IV. Mengatur ketebalan pemakanan
V. Setting titik nol memulai penyayatan
VI. Mengukur BK untuk memastikan ketepatan ukuran
1. I-II-III-IV-V-VI
2. I-II-III-V-IV-VI
3. I-II-III-IV-VI-V
4. I-III-II-IV-V-VI
5. I-III-II-V-IV-VI
Jenis pisau frais untuk mesin frais horizontal yang digunakan untuk mengefrais benda yang relative lebar dan panjang….
1. Dove tail cutter
2. Side milling cutter
3. Double angle cutter
4. Slab milling cutter
5. Helical milling cutter
1. 280,50 rpm
2. 398.08 rpm
3. 450,28 rpm
4. 636,35 rpm
5. 800,50 rpm
1. 2 (4/18) put
2. 1 (4/18) put
3. 4 (1/18) put
4. 4 (4/18) put
5. 0,5 put
RG dengan butiran silicon carbide secara umum digunakan untuk menggerinda BK yang mempunyai tegangan tarik rendah yaitu ….
1. Besi non ferro, Al, grafit, kuningan dan carbide
2. Besi tuang,grafit, Al, Kuningan dan carbide,
3. Besi tuang non ferro, Al, Kuningan, dan Carbide
4. Besi tuang kelabu, grafit, Al. kuningan dan Carbide
5. Besi tuang kelabu, Al, kuningan dan Carbide
Sebuah Roda Gerinda berdiameter D = 175 mm mempunyai kecepatan putar 1500 rpm. Hitung kecepatan keliling Roda Gerinda .…
1. 13,74 m/men
2. 187,4 m/men
3. 18,74 m/men
4. 13,74 m/det
5. 18, 74 m/det
Parameter pemotongan RG datar adalah ….
1. Kecep potong RG dan kecep Putar mesin
2. Kecep potong RG dan kecep Putar mesin
3. Kecep keliling RG dan kecep putar mesin
4. Kecep potong RG, kecep putar mesin dan waktu penggerindaan
5. Kecep Kell RG, Kecep putar mesin dan waktu penggerindaan
Pembubutan rata/lurus diantara dua senter, jika senter tetap dan senter kepala lepas tidak sepusat akan berakibat ….
1. Pembubutan konis hasil lurus
2. Pembubutan lurus hasilnya lurus.
3. Pembubutan tirus hasil tirus
4. Pembubutan tirus hasis lurus
5. Pembubutan lurus hasil tirus
Bila diketahui kerja bubut. Panjang pembubutan (L), panjang awalan dan akiran (la=lu) besar pemakanan (f) dan kecepatan pemakanan (F) maka waktu yang dibutuhkan untuk membubut adalah ….
1. tm = (L/F)
2. tm = (F/L)
3. tm = L/Cs
4. tm =( L/la+lu)
5. tm = L/n
Dalam gambar lubang tertulis kedalaman 30-D10. Alat ukur yang tepat untuk mengukur tersebut adalah ….
1. Outside Micrometer
2. Inside Micrometer
3. Depth mikrometer
4. Vernier Caliper (2/100)
5. Vernier Caliper (5/100)
Sebuah Benda Kerja akan dibubut tirus dengan menggeser eretan atas. Diketahui diameter terbesar (D0 = 58 mm diameter terkecil (d)= 52 dan panjang tirusnya (l) = 60 mm. Maka pergeseran eretan atasnya adalah ….
1. 3⁰ 50 ‘
2. 4⁰51’
3. 3⁰ 05’
4. 2⁰51’
5. 2⁰ 25’
Pada proses pembuatan bahan roda gigi lurus dengan profil involute apabila jumlah gigi yang di buat 60 buah dengan modul 2 mm berapakah diameter jarak bagi bahan roda gigi tersebut ….
1. 60 mm
2. 75 mm
3. 82 mm
4. 120 mm
5. 150 mm
Akan difrais sebuah balok dengan ukuran 100 x 15 mm dengan 2 kali jalan. Alat potong yang digunakan EMCF ф 16 mm dengan 4 mata sayat, panjang awal /akhir (la =lu ) = 20 mm besar kecepatan penyayatan (F) = 115 mm/ men. Berapa waktu yang dibutuhkan ….
1. 2,43 men
2. 1,21 men
3. 4,32 men
4. 2,11 men
5. 11,2 men
Untuk mengukur lebar spie 12 D10 mm alat ukur yang sesuai adalah ….
1. Inside micrometer
2. Jangka bengkok
3. Rugo tes
4. Vernier Caliper
5. Depth micrometer
Akan dibuat sebuah roda gigi helik dengan Z = 20 gigi, modul = 2 mm dan sudut kemiringan = 15⁰. Maka dividing head akan diputar adalah ….
1. 1,5 put
2. 2,0 put
3. 2,5 put
4. 3,0 put
5. 3,5 put
Peristiwa /kejadian yang ditimbulkan karena RG tidak setimbang adalah sebagai berikut kecuali ….
1. Kualitas hasil gerinda kurang baik
2. Beban motor penggerak pada MG bertambah berat
3. Mempercepat keausan pada bantalan RG
4. Beban yang terjadi pada bantalan tidak merata
5. RG menjadi bergetar.
Bahan perekat batu gerinda dibawah cocok untuk mengasah benda kerja yang sensitif terhadap panas seperti alat-alat potong ….
1. Silikat
2. Shellac
3. Karet
4. Tembikar
5. Bakelit
Kecepatan Kelling Roda Gerinda (POS ) dapat dihitung dengan menggunakan rumus ….
1. Pos = (3,14.D.n/1000.60) … m/det
2. Pos = (3,14 D/n.60) … m/det
3. Pos = (3,14 D.1000./n.60) … m/det
4. POS =(3,14 D.100/n.60) … m/det
5. POS =(3,14 D.60/n.100) … m/det
Gerak lurus cepat dengan penyayatan dalam CNC dinyatakan dengan symbol ….
1. G00
2. G01
3. G02
4. G03
5. G04
Struktur program CNC sebenarnya adalah…
1. Urutan pengerjaan
2. Urutan langkah mesin
3. Urutan penghalusan
4. Urutan pengkasaran
5. Urutan penyayatan
Fungsi dari kompensasi alat potong G03 dimesin Frais CNC adalah ….
1. Memerintahkan alat potong untuk bergeser melengkung berlawanan jarum jam (CCW)
2. Memerintahkan alat potong untuk bergeser kekiri garis sejauh diameter alat potong
3. Memerintahkan alat potong untuk bergeser kekanan garis sejauh radius alat potong
4. Memerintahkan alat potong untuk bergeser kekiri garis sejauh radius alat potong
5. Memerintahkan alat potong untuk bergeser kekiri garis sejauh panjang alat potong

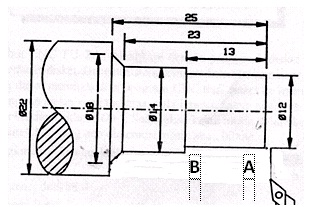

Program mesin CNC yang sesuai untuk gambar kerja berikut dari titik A ke titik B dengan metode absolut adalah…
1. G01 X13 Z-12 F100
2. G01 X12 Z13 F100
3. G01 X-12 Z13 F100
4. G01 X-12 Z-13 F100
5. G01 X12 Z-13 F100
